Un rangement en bois, quelques contraintes de dimensions et une scie à onglet : voilà le point de départ de ce projet. J’ai utilisé ChatGPT pour explorer plusieurs formes, choisir un modèle et obtenir un fichier 3D à ouvrir dans Fusion 360. Voici les étapes de cet échange, la correction d’un détail important et les photos de l’étagère réalisée.
Le point de départ : une photo et un besoin précis
Je cherchais une étagère pour ranger les bouteilles d’huile, de vinaigre et les épices dans la cuisine. L’espace disponible imposait une largeur de 80 cm et une profondeur totale de 14 cm maximum. Il fallait aussi au moins 33 cm de hauteur libre entre les deux tablettes pour les grandes bouteilles.

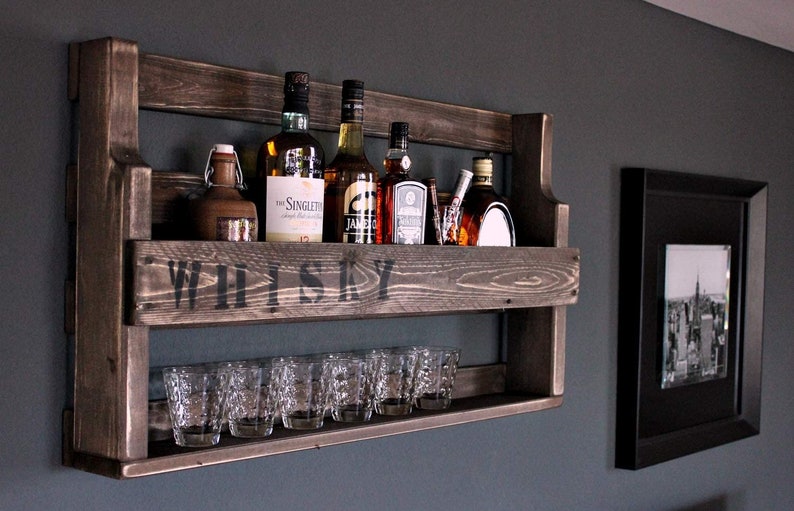

La photo d’inspiration représentait un rangement mural pour bouteilles et verres. J’aimais son aspect rustique, ses montants latéraux et ses bandeaux en façade. L’idée était d’en reprendre l’esprit en l’adaptant à la cuisine et à des découpes simples.
Premier échange : cinq variantes réalisables à la scie à onglet
Ma première demande était simple :
« Tu peux faire 5 variantes que je peux faire avec ma scie à onglet ? »
Les demandes citées ici sont reprises de nos échanges, avec l’orthographe corrigée.
ChatGPT a proposé cinq visuels : un modèle rustique à coupes droites, une version en bois clair, un fond à lattes, un cadre avec des angles à 45° et une construction ouverte sur consoles. Ces images permettaient de comparer les styles ; elles ne constituaient pas encore des plans de fabrication.
Ces cinq propositions sont des images générées par IA, pas des photographies d’objets fabriqués.
J’ai retenu la proposition 1, la plus proche de la photo de départ. Sa géométrie repose sur des planches rectangulaires et des coupes droites. En partant de bois déjà à la bonne largeur, la scie à onglet sert à recouper les longueurs ; l’assemblage nécessite également du perçage et du vissage.
Deuxième échange : passer de l’image au modèle 3D
« Fais-moi le fichier STEP de la proposition 1 pour l’ouvrir dans Fusion 360. »
Le modèle a été construit avec huit pièces distinctes : deux montants, deux tablettes, deux bandeaux de retenue et deux traverses arrière. Les dimensions retenues pour le fichier sont de 800 mm de large, 550 mm de haut et 140 mm de profondeur totale, avec du bois de 18 mm d’épaisseur.
Le STEP permet de récupérer la géométrie dans Fusion 360 pour la mesurer et l’adapter. Il ne contient pas l’historique de construction d’un fichier Fusion natif, ni les vis, les perçages ou les fixations murales.
La correction : ne pas oublier le débord des bandeaux
En comparant le premier fichier à l’image, j’ai remarqué une différence : les bandeaux étaient placés entre les montants, alors que le visuel montrait des bandeaux rapportés devant, avec un léger recouvrement.
« Attention, dans le fichier STEP, il n’y a pas de débord comme sur la photo. La profondeur avec le débord ne doit pas dépasser 140 mm. »
La correction a consisté à ramener les montants à 122 mm de profondeur et à ajouter les bandeaux de 18 mm devant eux. Le total reste donc bien de 122 + 18 = 140 mm. Dans le modèle corrigé, chaque bandeau recouvre aussi 9 mm de la face avant de chaque montant.
Ce petit aller-retour a été essentiel : une image séduisante ne suffit pas à définir un assemblage. Il faut vérifier les positions des pièces et les dimensions hors tout.
Les pièces du modèle corrigé
Toutes les dimensions ci-dessous sont en millimètres. Elles décrivent le STEP partagé, et non un relevé de l’objet photographié. Toutes les pièces font 18 mm d’épaisseur.
| Pièce | Quantité | Dimensions de découpe |
|---|---|---|
| Montants latéraux | 2 | 550 × 122 × 18 |
| Tablettes | 2 | 764 × 122 × 18 |
| Bandeau inférieur | 1 | 782 × 80 × 18 |
| Bandeau supérieur | 1 | 782 × 45 × 18 |
| Traverses arrière | 2 | 764 × 60 × 18 |
La hauteur libre entre le dessus de la tablette basse et le dessous de la tablette supérieure est de 330 mm. Pour adapter le projet à ses bouteilles, il faut aussi prévoir leur passage au-dessus du bandeau lors de la mise en place.
Le résultat dans la cuisine

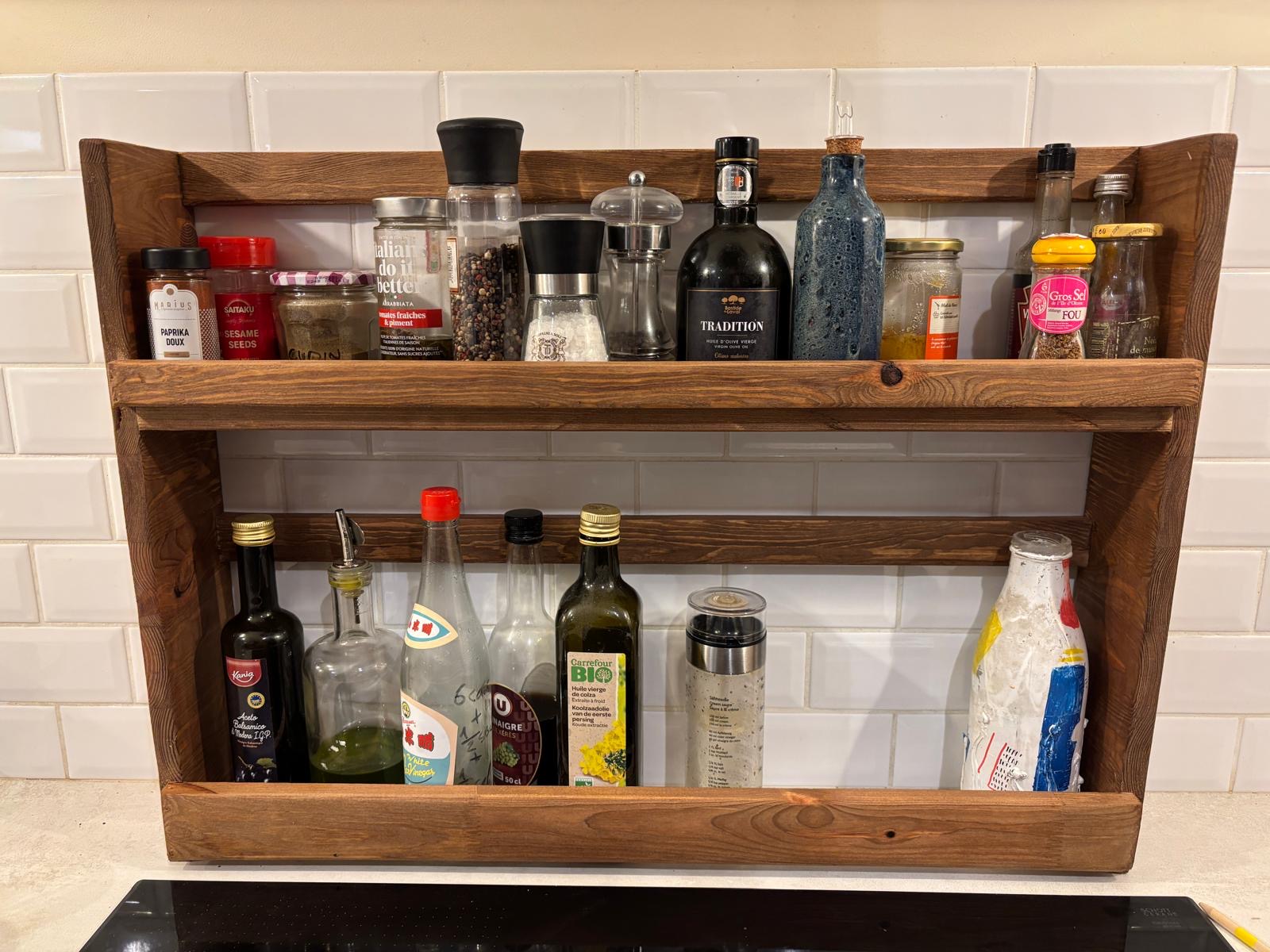

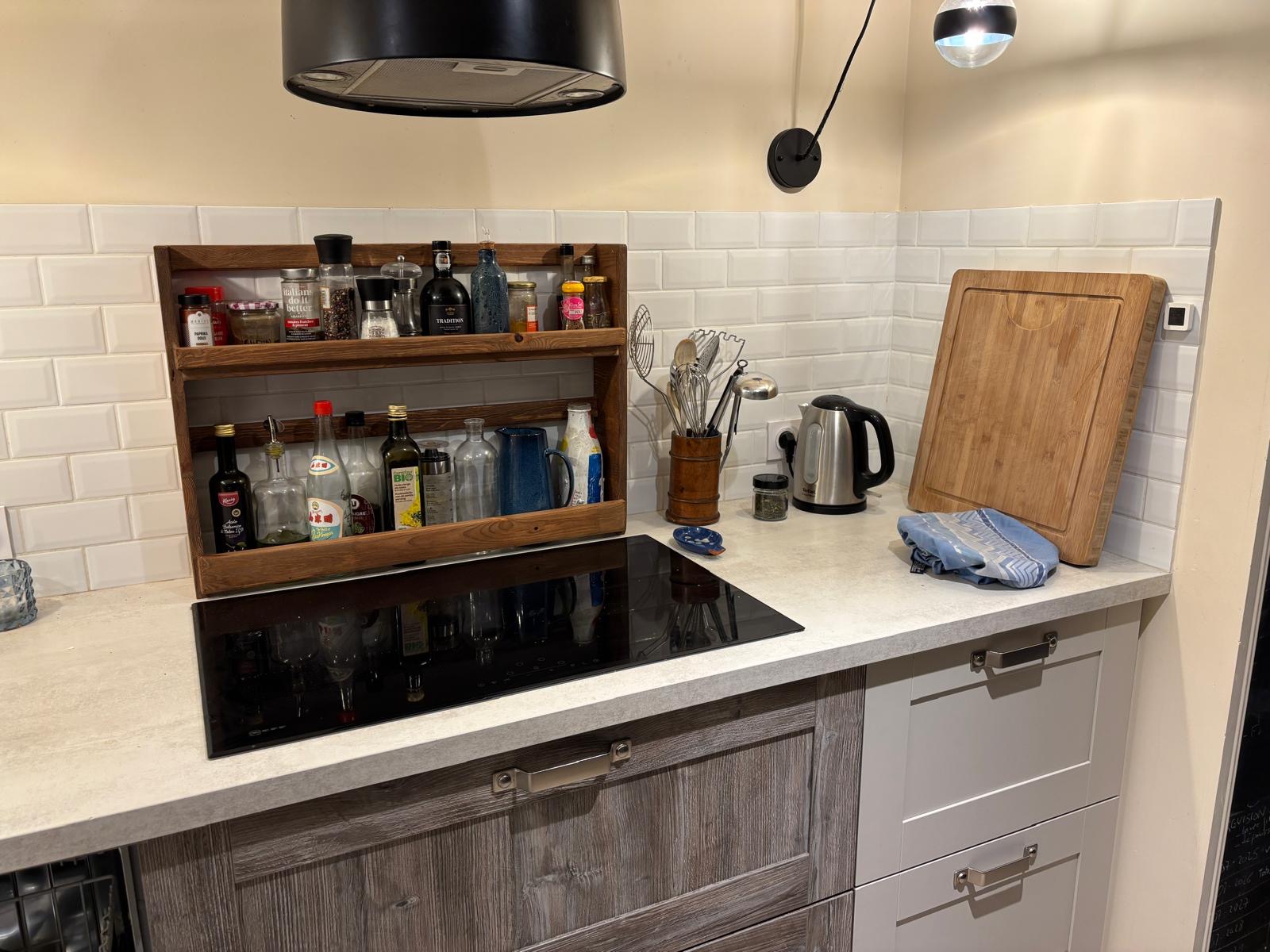

Voici l’étagère réalisée, garnie de bouteilles et de pots. On retrouve les deux niveaux, les traverses arrière et les bandeaux en façade. Les photos permettent de comparer le résultat réel aux premières propositions générées.
Ce projet montre une utilisation concrète de l’IA pour préparer un objet : partir d’une référence, comparer des variantes, préciser les contraintes et obtenir une base de travail en 3D. La comparaison avec l’image et la vérification des cotes restent des étapes à part entière.
Télécharger le fichier STEP
Télécharger le modèle STEP corrigé (ZIP) — étagère 800 × 140 × 550 mm
Le fichier contient huit solides séparés, en millimètres. Il a été réimporté pour vérifier le nombre de pièces et les dimensions hors tout, notamment la profondeur de 140 mm, débord compris.
