Serrure de la porte du local (Raspberry Pi « gatepi »)

Un Raspberry Pi lit les badges sur un lecteur Wiegand placé à la porte et pilote la serrure motorisée. Il gère aussi un bouton qui ouvre le garage en passant par l'atom. Voir aussi ouverture du garage et réseau du local.

Relevé du 13/10/2026.

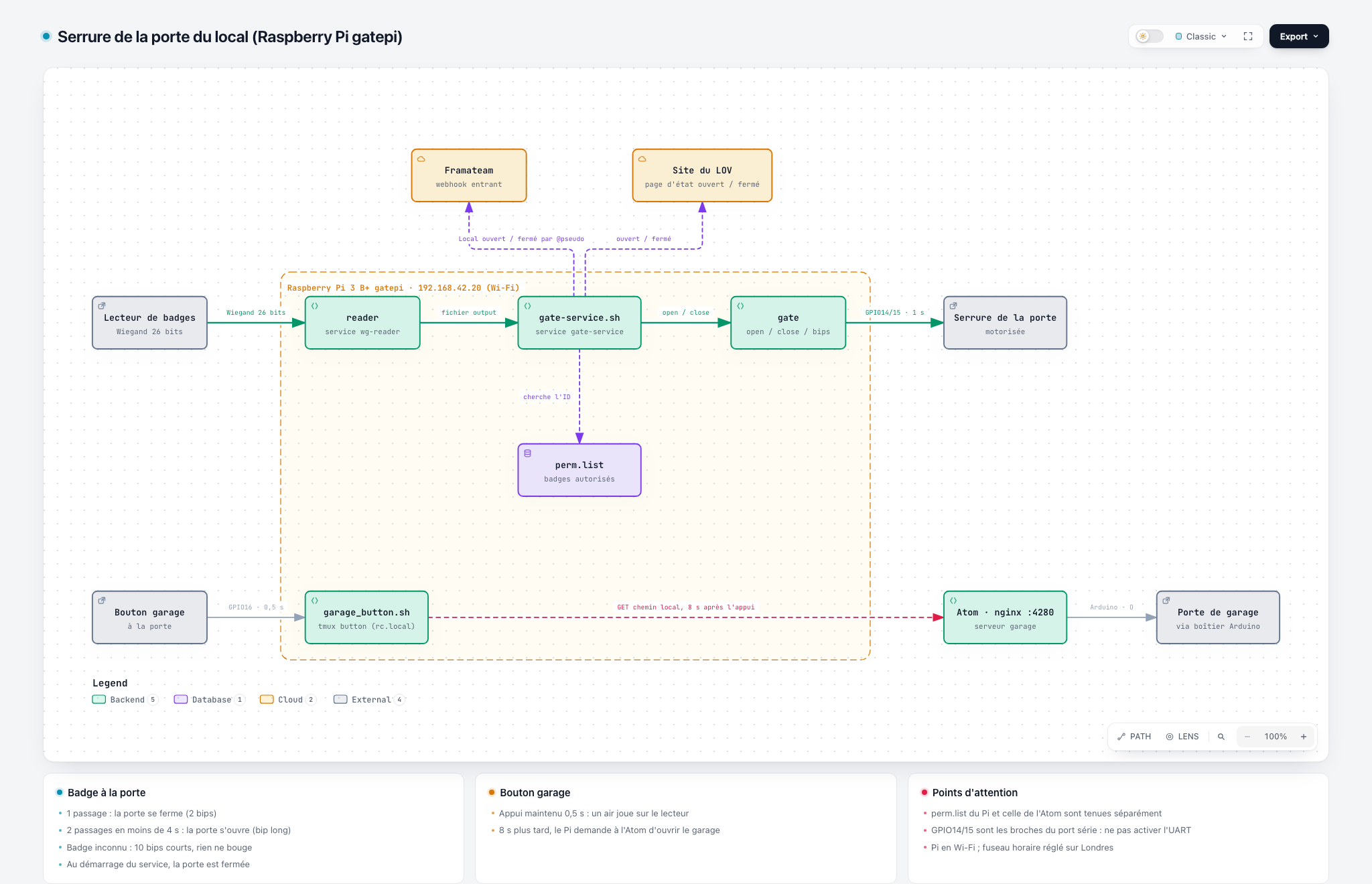

Schéma réalisé avec Archify ; source : docs/serrure/archify/serrure.architecture.json dans le dépôt AdminLova.

• Passer son badge une fois : la porte se ferme (2 bips).
• Repasser le même badge dans les 4 secondes : la porte s'ouvre (bip long).
• Badge inconnu : 10 bips courts, rien ne bouge.
• À chaque ouverture ou fermeture, un message « Local ouvert / fermé par @pseudo » est posté sur Framateam et la page d'état du site passe à « ouvert » ou « fermé ».
• Bouton garage (à la porte) : le maintenir appuyé 0,5 s ; un air joue sur le lecteur et, 8 secondes plus tard, la porte de garage s'ouvre (ou se ferme).

L'ancienne adresse 192.168.42.128 n'est plus valable depuis que l'atom distribue les adresses.

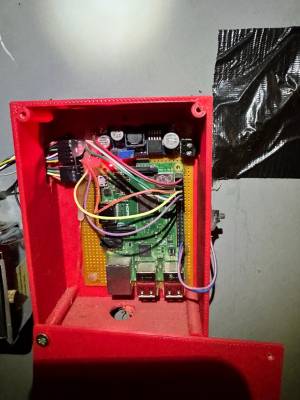

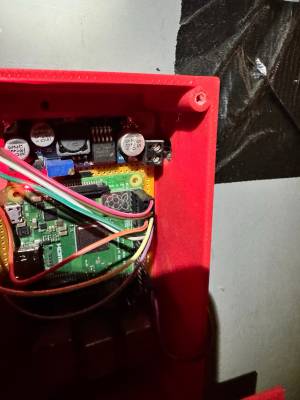

Relevé dans le code (numérotation wiringPi convertie avec gpio readall).

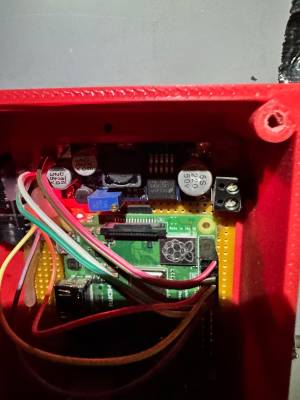

Les fils Data0 et Data1 du lecteur sont en 5 V : ils doivent être ramenés à 3,3 V avant les GPIO du Pi.

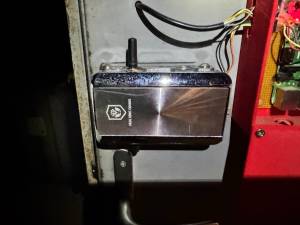

⚠️ Ne pas activer le port série du Pi (enable_uart=1 ou raspi-config → Serial) : la serrure est branchée sur les broches du port série (GPIO14/15), et les messages de démarrage la feraient basculer.

Dossier /home/pi/rpi-wiegand-reader, dérivé de rpi-wiegand-reader.

Version en service sur le Pi (/home/pi/rpi-wiegand-reader). Les adresses sensibles sont masquées : <url-webhook-framateam> (webhook entrant Framateam), <url-etat-ouvert> / <url-etat-ferme> (page d'état du site) et <chemin-local> (route secrète du garage sur l'atom). Les vraies valeurs sont dans les fichiers sur le Pi.

reader.c (décodage Wiegand) est identique au dépôt d'origine.

#!/bin/bash

cd $(dirname "$0")
LOG=./output
OPEN_DELAY=4

validate_id() {
	awk "/^$1 / { print \$2 }" ./perm.list
}

gate_error() {
	./gate beepe
}

gate_open() {
	./gate beepo
	./gate open
	curl --connect-timeout 3 <url-etat-ouvert> || true
	curl --connect-timeout 3 -i -X POST -H 'Content-Type: application/json' -d '{"text": "Local ouvert par @'"$1"' :)"}' <url-webhook-framateam> || true
}

gate_close() {
	./gate beepc
	./gate close
	curl --connect-timeout 3 <url-etat-ferme> || true
	curl --connect-timeout 3 -i -X POST -H 'Content-Type: application/json' -d '{"text": "Local fermé par @'"$1"' :)"}' <url-webhook-framateam> || true
}

# at boot make sure we are closed
./gate close

while true; do
	inotifywait -qq -e modify "$LOG"
	date
	l=$(tail -n 1 "$LOG")
	if ! grep -q 'Read 26 bits' <<< "$l" ; then
		echo "invalid read: $l"
		continue
	fi
	c=$(awk '{ print $7 }' <<< "$l")
	if [ -z "$c" ] ; then
		echo "empty code"
		continue
	fi
	name=$(validate_id "$c")
	if [ -z "$name" ] ; then
		echo "unauthorized code $c"
		gate_error
		continue
	fi
	echo "identified $name"
	if inotifywait -qq -t "$OPEN_DELAY" -e modify "$LOG" ; then
		l=$(tail -n 1 "$LOG")
		if ! grep -q 'Read 26 bits' <<< "$l" ; then
			echo "invalid read 2: $l"
			gate_error
			continue
		fi
		c2=$(awk '{ print $7 }' <<< "$l")
		if [ "$c" != "$c2" ] ; then
			echo "code 1 doesn't match code 2"
			continue
		fi
		echo "calling open"
		gate_open "$name"
	else
		echo "calling close"
		gate_close "$name"
	fi
done

• Une ligne est valide si elle contient Read 26 bits ; l'identifiant du badge est le 7ᵉ champ.
• Après un badge autorisé, le script attend une 2ᵉ lecture pendant OPEN_DELAY (4 s) : même badge → ouverture, rien → fermeture.

Compilation : gcc gate.c -o gate -lwiringPi -lpthread -lrt. Les numéros de broches sont en numérotation wiringPi (15 = GPIO14, 16 = GPIO15, 7 = GPIO4).

/*
 * linked with -lpthread -lwiringPi -lrt
 */

#include <stdio.h>
#include <stdlib.h>
#include <wiringPi.h>
#include <time.h>
#include <unistd.h>
#include <memory.h>

#define PIN_C 15
#define PIN_O 16
#define PIN_B 7

int gate_close() {
    pinMode(PIN_C, OUTPUT);
    digitalWrite(PIN_C, 1);
    delay(1000);
    digitalWrite(PIN_C, 0);
    pinMode(PIN_C, INPUT);
    pullUpDnControl(PIN_C, PUD_OFF);
}

int gate_open() {
    pinMode(PIN_O, OUTPUT);
    digitalWrite(PIN_O, 1);
    delay(1000);
    digitalWrite(PIN_O, 0);
    pinMode(PIN_O, INPUT);
    pullUpDnControl(PIN_O, PUD_OFF);
}

/* close sound */
int gate_beepc() {
    pinMode(PIN_B, OUTPUT);
    digitalWrite(PIN_B, 0);
    delay(150);
    digitalWrite(PIN_B, 1);
    pinMode(PIN_B, INPUT);
    pullUpDnControl(PIN_B, PUD_OFF);
    delay(100);
    pinMode(PIN_B, OUTPUT);
    digitalWrite(PIN_B, 0);
    delay(150);
    digitalWrite(PIN_B, 1);
    pinMode(PIN_B, INPUT);
    pullUpDnControl(PIN_B, PUD_OFF);
}

/* open sound */
int gate_beepo() {
    pinMode(PIN_B, OUTPUT);
    digitalWrite(PIN_B, 0);
    delay(1000);
    digitalWrite(PIN_B, 1);
    pinMode(PIN_B, INPUT);
    pullUpDnControl(PIN_B, PUD_OFF);
}

/* error sound */
int gate_beepe() {
    for (int i = 0; i < 10; i++) {
	    pinMode(PIN_B, OUTPUT);
	    digitalWrite(PIN_B, 0);
	    delay(50);
	    digitalWrite(PIN_B, 1);
	    pinMode(PIN_B, INPUT);
	    pullUpDnControl(PIN_B, PUD_OFF);
	    delay(50);
     }
}

/* garage sound */
int gate_beepg() {
    pinMode(PIN_B, OUTPUT);

#define TADA(on, off)  digitalWrite(PIN_B, 0); delay(on); digitalWrite(PIN_B, 1); delay(off);
#define C TADA(80, 120)
#define CA TADA(120, 80)

    for(int i = 0; i < 4; i++) {
	    CA C C
	    CA C C
	    CA C C
	    CA C CA C
    }


    pinMode(PIN_B, INPUT);
    pullUpDnControl(PIN_B, PUD_OFF);
}

void main(int argc, char* argv[]) {
    wiringPiSetup() ;

    if (argc >=2 && strncmp(argv[1], "open", 4) == 0) {
    	gate_open();
    } else if (argc >=2 && strncmp(argv[1], "beepc", 5) == 0) {
    	gate_beepc();
    } else if (argc >=2 && strncmp(argv[1], "beepo", 5) == 0) {
    	gate_beepo();
    } else if (argc >=2 && strncmp(argv[1], "beepe", 5) == 0) {
    	gate_beepe();
    } else if (argc >=2 && strncmp(argv[1], "beepg", 5) == 0) {
    	gate_beepg();
    } else {
    	gate_close();
    }
}

garage_button utilise la numérotation BCM (wiringPiSetupGpio) : la broche 16 est GPIO16. Le programme se termine dès que le bouton est maintenu 0,5 s ; le script joue alors l'air beepg, attend 8 s et appelle l'atom.

/*
 * linked with -lpthread -lwiringPi -lrt
 */

#include <stdio.h>
#include <stdlib.h>
#include <wiringPi.h>
#include <time.h>
#include <unistd.h>
#include <memory.h>

#define PIN_BUTTON 16

void main(int argc, char* argv[]) {
    wiringPiSetupGpio() ;
    pinMode(PIN_BUTTON, INPUT);
    pullUpDnControl(PIN_BUTTON, PUD_UP);

    /* wait for the button to be released */
    while(digitalRead(PIN_BUTTON) == 0) {
	delay(100);
    }
    //puts("waiting for the button...");

    while(1) {
	    if(digitalRead(PIN_BUTTON) == 0) {
	    	delay(500);
		if(digitalRead(PIN_BUTTON) == 0) {
			exit(0);
		}
	    }
	    delay(100);
	}
}

#!/bin/bash

cd /home/pi/rpi-wiegand-reader

while true; do
    ./garage_button
    ./gate beepg
    echo "button pressed, wwaiting for 15s..."
    sleep 8
    echo "opening garage..."
    curl -v http://192.168.42.1:4280/<chemin-local> || true
done

# /etc/systemd/system/gate-service.service
[Unit]
Description=LOV gate service

[Service]
Type=simple
User=root
WorkingDirectory=/home/pi/rpi-wiegand-reader
ExecStart=/home/pi/rpi-wiegand-reader/gate-service.sh
Restart=on-failure

[Install]
WantedBy=multi-user.target

# /etc/systemd/system/wg-reader.service
[Unit]
Description=Wiegand badge reader

[Service]
Type=simple
User=root
WorkingDirectory=/home/pi/rpi-wiegand-reader
ExecStart=/home/pi/rpi-wiegand-reader/reader
Restart=on-failure

[Install]
WantedBy=multi-user.target

Le bouton garage n'est pas un service : il est lancé par /etc/rc.local avec tmux new -s button -d /home/pi/rpi-wiegand-reader/garage_button.sh.

ssh pi@gatepi
sudo systemctl status gate-service wg-reader
journalctl -u gate-service -f        # suivre les badges en direct
cd ~/rpi-wiegand-reader
sudo ./gate open                     # ouvrir la porte (attention : réel)
sudo ./gate close                    # fermer la porte
sudo tmux attach -t button           # bouton garage (sortir : Ctrl-B puis D)

1. Passer le badge sur le lecteur (10 bips courts : il est inconnu).
2. Sur le Pi : journalctl -u gate-service | tail → relever l'identifiant sur la ligne unauthorized code <ID>.
3. Ajouter la ligne <ID> <pseudo> dans ~/rpi-wiegand-reader/perm.list. C'est pris en compte immédiatement.
4. Pour que le badge ouvre aussi le garage, ajouter la même ligne dans ~/garage/perm.list sur l'atom (voir ouverture du garage) : les deux listes sont séparées.

• Deux listes de badges : celle du Pi (porte) et celle de l'atom (garage) sont tenues à la main. Le 13/10/2026, un badge n'était présent que sur le Pi.
• Le Pi dépend du Wi-Fi pour Framateam, la page d'état et le bouton garage. Les badges, eux, fonctionnent sans réseau.
• Code non sauvegardé : plusieurs fichiers modifiés ou ajoutés ne sont pas versionnés. Avant de les pousser sur un dépôt, retirer l'URL du webhook Framateam de gate-service.sh.
• Le fichier output grossit sans fin (1,6 Mo) : prévoir une rotation.
• Le Pi est réglé sur l'heure de Londres : les journaux ont une heure de retard. Correction : sudo timedatectl set-timezone Europe/Paris.

• Modèle du lecteur Wiegand et tension de l'alimentation en entrée du convertisseur DC-DC.
• Ce que commandent GPIO14/15 (entrées filaires de la serrure, relais ou transistors). La serrure a une antenne : l'Arduino du boîtier garage, qui commande une « porte arrière » par la télécommande de la serrure (D10/D11), pilote probablement cette même serrure par radio. À confirmer.
• Présence de l'adaptation 5 V → 3,3 V sur Data0/Data1.
• Fil jaune (bip) : sur GPIO26 (broche 37), GPIO4 (broche 7), ou les deux ?
• Confirmer que le bouton du flanc droit est bien relié à GPIO16 (broche 36).
