LightBurn

LightBurn est un logiciel de pilotage et de conception pour graveuses/découpeuses laser. Il permet de créer des projets directement dans le logiciel ou d'importer des fichiers vectoriels et bitmap, puis de les envoyer à la machine.

Licence : Payante (essai gratuit 30 jours). Deux versions disponibles : DSP (lasers CO2 haut de gamme) et GCode (machines GRBL comme le LM2 Pro S2).
Plateformes : Windows, macOS, Linux.
Site officiel : https://lightburnsoftware.com
Documentation : https://docs.lightburnsoftware.com

1. Télécharger LightBurn depuis la page d'essai officielle
2. Installer le logiciel (installeur standard Windows/macOS/Linux)
3. Au premier lancement, LightBurn propose d'ajouter une machine

1. Aller dans Devices (bouton en bas à droite de la fenêtre Laser)
2. Cliquer sur Find my Laser (si connecté en USB) ou Create Manually
3. Sélectionner le profil : GRBL (pas GRBL-M3)
4. Choisir le port série (ex : COM3 sur Windows, /dev/ttyUSB0 sur Linux/macOS)
5. Baud rate : 115200
6. Nom de la machine : Laser Master 2 Pro S2
7. Zone de travail : 400 x 400 mm
8. Origine : Bas gauche (Front-left)
9. Cliquer sur Finish

Dans la console LightBurn (bouton Console), envoyer ces commandes pour vérifier/configurer :

$$              → affiche tous les paramètres GRBL
$32=1           → active le mode laser (indispensable)
$110=15000      → vitesse max axe X (mm/min)
$111=15000      → vitesse max axe Y (mm/min)
$130=400        → limite de déplacement axe X (mm)
$131=400        → limite de déplacement axe Y (mm)

<WRAP important> Le paramètre $32=1 (Laser Mode) est obligatoire. Sans lui, la machine fait des pauses entre chaque changement de puissance, ce qui produit des points de brûlure sur le matériau. </WRAP>

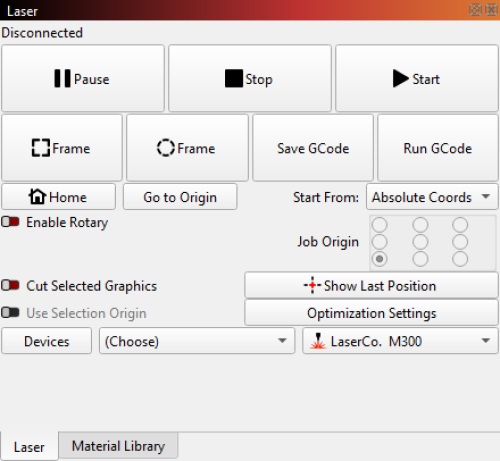

Cette fenêtre Laser (en bas à droite de l'écran) est le tableau de bord de connexion à la machine :

• Le bouton Start / Pause / Stop lance, met en pause ou arrête le travail en cours
• Frame trace le contour du projet sans activer le laser, pour vérifier le positionnement
• Le champ État affiche Ready (prêt), Run (en cours) ou Alarm (erreur à acquitter)
• Les coordonnées X/Y/Z affichent la position courante de la tête laser
• Le bouton Console ouvre la ligne de commande GRBL, utile pour envoyer les réglages $ ci-dessus

1. La fenêtre Laser (en bas à droite) doit afficher Ready en vert
2. Si elle affiche Disconnected, vérifier le port COM et le câble USB
3. Tester avec le bouton Frame (cadrage) pour vérifier que la machine répond

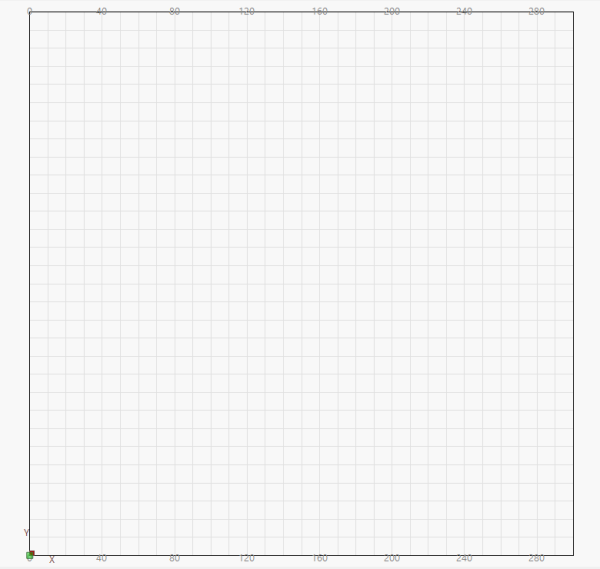

La zone de travail (au centre) représente le plateau de la machine à l'échelle réelle (400×400 mm pour le LM2 Pro S2) :

• La barre d'outils du haut permet de dessiner formes, textes, et d'importer des fichiers
• Le panneau de droite regroupe les calques Cuts / Layers (couleurs = réglages différents) et les propriétés de l'objet sélectionné
• Le panneau Laser en bas à droite affiche l'état de connexion et les commandes Start/Frame
• Chaque couleur de tracé correspond à un calque avec ses propres réglages de vitesse/puissance (voir capture Cuts/Layers ci-dessous)

• SVG / DXF (vectoriel) : File > Import → les tracés apparaissent directement comme des calques de découpe ou gravure
• Image bitmap (PNG, JPG) : File > Import → l'image est traitée en mode gravure (tramage ou niveaux de gris)
• Créer directement dans LightBurn : outils texte, formes géométriques, importation de polices

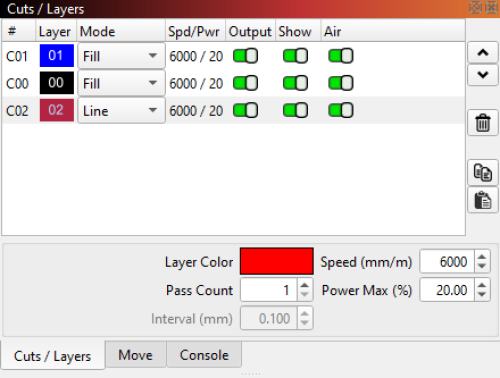

Chaque ligne de cette fenêtre est un calque (Layer), identifié par une couleur, correspondant à un ensemble de tracés dans le dessin :

• Mode : Line (découpe/trait), Fill (remplissage plein), Grayscale ou Image (gravure photo)
• Speed : vitesse de déplacement en mm/min (plus lent = plus profond/marqué)
• Max Power / Min Power : puissance du laser en %, le min sert pour les dégradés en mode Grayscale
• Passes : nombre de répétitions du même tracé (utile pour découper des matériaux épais sans monter la puissance)
• Double-cliquer sur une couleur permet de modifier tous ces réglages pour le calque correspondant

Les paramètres se règlent dans la fenêtre Cuts / Layers (à droite) :

Ces valeurs sont indicatives pour le module LU2-10A (10W). Ajuster selon le matériau et son épaisseur.
Source : Ortur LightBurn Settings

1. Positionner le matériau sur le plateau
2. Dans LightBurn, placer le design sur la zone de travail
3. Cliquer sur Frame pour vérifier le cadrage (la machine trace le contour sans laser)
4. Vérifier la mise au point (distance module laser / matériau = 50 mm)
5. Cliquer sur Start pour lancer

Le cadrage est essentiel avant toute découpe :

• Frame : trace le contour du projet à vitesse rapide, laser éteint
• Cut selected shapes : ne lance que les calques sélectionnés
• Permet de s'assurer que le design rentre bien dans la zone du matériau

Pour prendre en main LightBurn, voici un exemple complet de gravure d'un motif simple sur une chute de contreplaqué :

1. Créer ou importer le design : utiliser l'outil texte (T) ou forme, ou importer un SVG via File > Import
2. Positionner le design sur la zone de travail à l'endroit correspondant à la position réelle du matériau sur le plateau
3. Choisir un calque dans la fenêtre Cuts/Layers, et sélectionner le mode adapté (Line pour un contour, Fill pour du plein, Grayscale pour une image)
4. Régler vitesse et puissance en s'appuyant sur le tableau de réglages ci-dessus, ou sur un réglage plus prudent pour un premier essai (ex : 10 000 mm/min, 30% de puissance)
5. Vérifier le cadrage avec le bouton Frame : la tête laser trace le contour du projet sans tirer, ce qui permet de vérifier l'emplacement sur le matériau
6. Faire un test sur une chute avant de lancer sur la pièce finale, en particulier pour une nouvelle combinaison matériau/module
7. Lancer le travail avec le bouton Start, rester à proximité de la machine pendant toute la durée de la gravure/découpe
8. Ajuster si besoin : si le résultat est trop clair, augmenter la puissance ou réduire la vitesse ; si le matériau brûle trop, inverser

<WRAP tip> Pour un même motif, il vaut mieux commencer par une puissance basse et l'augmenter progressivement (essais successifs sur chutes) plutôt que l'inverse : un excès de puissance peut abîmer irrémédiablement la pièce ou provoquer des flammes. </WRAP>

• Toujours tester sur un coin du matériau avant la découpe finale
• Pour les images photos, utiliser le mode Newsprint ou Stucki pour un meilleur rendu sur bois
• Augmenter le nombre de passes plutôt que la puissance pour la découpe, afin de réduire les brûlures
• Activer la pompe à air (OAP1.0) pour les découpes : moins de flammes, traits plus nets
• Sauvegarder les paramètres de chaque matériau dans une bibliothèque LightBurn (Library)
